一、支撑体系

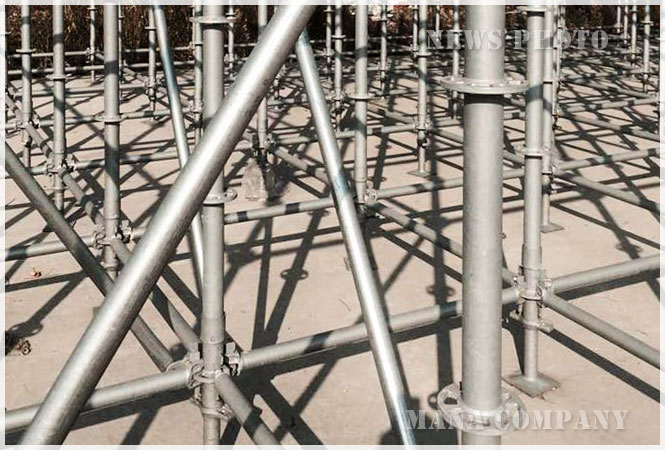

支撑体系主要采用立杆、斜杆、可调底座、横杆、上调底座等方式,以此来保障PC楼梯、PC叠合楼板、现浇平台支撑架在施工中稳定性的体现,并采用盘扣式承插脚手架加强对支撑体系稳定性的“双保险”。
盘扣式承插脚手架扣件在材料的选择中,必须以高强度钢材为主。这样在实际的工程施工中,才能够最大程度上的简化结构,防止出现结构繁复,对施工造成一定难度的现象。
二、PC构件安装
2.1 施工前的准备工作
在施工前,施工人员要根据实际工程要求,对施工需要的构件型号、数量、质量进行反复核实。并通过实地考察对整个准备工作的构建系统进行梳理,明确在施工中所有预埋件、连接筋、板外插筋、侧向钢筋等安装位置与安装技术的要求,保障施工场所的清洁。
2.2 构件安装
具体的施工流程如下所示。
1 | 定位放线 |
2 | 抄平 |
3 | 复查预埋件位数量 |
4 | 灰饼及灌浆分区设置 |
5 | PC 外墙板起吊、就位 |
6 | 临时固定 |
7 | 脱钩、校正 |
8 | 塞封水平缝、套管灌 |
9 | 剪力墙钢筋梳理绑扎 |
10 | 重复工序 4~9 |
11 | 剪力墙模板支模 |
12 | 支撑架搭设 |
13 | 叠合楼板吊装 |
14 | 梁、平台钢筋绑扎 |
15 | 施工层混凝土浇筑 |
2.3 预制构件安装及质量要求

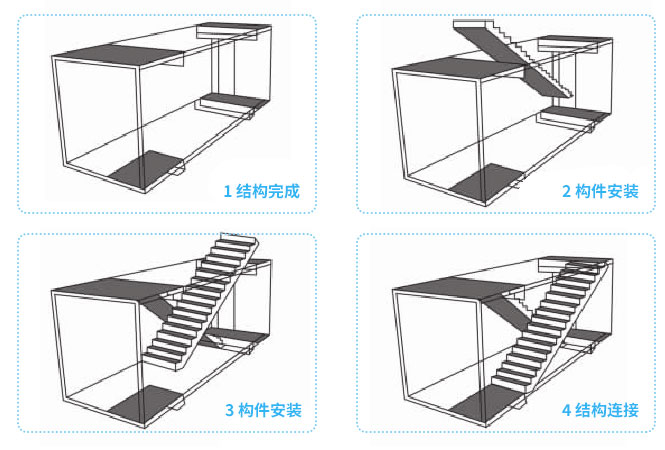

2.3.1 楼梯安装
楼梯安装,首先,对构件进行检查,做好施工场地的清理工作。其次,起吊工作的实施。再次,设备就位,在进行安装时,注意安装的精度调整。最后,进行吊具拆除工作,在拆除中不要破坏构建结构。
2.3.2 楼板吊装
楼板吊装施工工艺主要有3个步骤:
1. 放线:放线主要是为控制楼板的边线,根据楼板平面布置图,将控制线吊到梁顶面。
2. 安装:采用滑轮组的方式进行安装,当楼板距离装载面(车面)0.3cm后停顿3s,随后再慢慢匀速起吊30cm,在保障没有刮碰的情况后,快速稳定的将其吊运到指定位置。
3. 调整:对楼板进行细微的调整,主要利用墙线撬杠的方式施工。
2.3.3 剪力墙板安装
1. 在实施混凝土浇筑之前,要先对安装的构件进行系统的检查,保障其稳定性,对出现问题的构件进行细致的校正,这检查中一定要保障构件的准确性。
2. 在进行PC板混凝土浇筑的时候,采用分层的浇筑方式,这样能够减小侧压力的产生,保障墙体的稳定性。在浇筑工作进行到一般的时候,应该先对连接的梁板进行浇筑,接着进行后续浇筑工作。
3. 加强对交底工作,完善计量、质量检测技术和检测手段,做好对施工人员的技术交底,落实好施工方案。

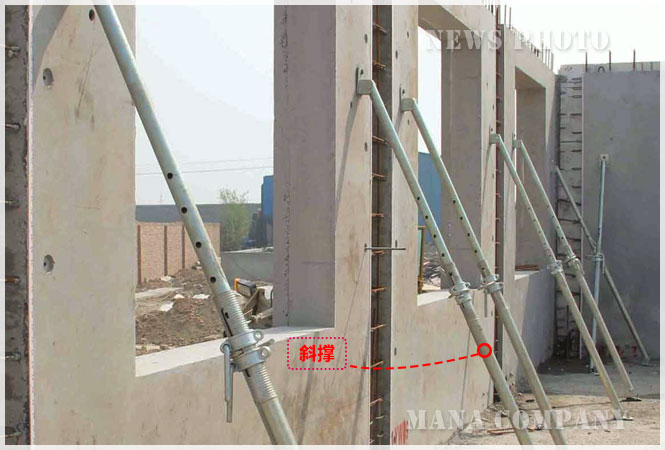

4. 增加斜上支撑,通过在PCF板的内模板钢管上增加斜上支撑的方式,能够为了保证模板的整体稳定性。其中,每块板的支撑点要大于等于3。
2.3.4 预制构件安装质量要求
当构件安装完毕之后,需对其施工质量进行验收。验收合格后,针对性的进行焊接固定工作。
