装配式建筑预制构件模具设计注意事项

发布日期:2021/3/9 15:04:17 来源:本站 | 热度:2347℃

装配式建筑是用预制构件装配而成的建筑,与传统建筑相比,装配式建筑具有组装工艺简单、施工周期较短、节约材料、减少建筑垃圾、大大降低粉尘及噪音污染等一系列优势。现今房建的PC构件主要分为以下几种:剪力墙、叠合板、楼梯、外墙、叠合梁、阳台、空调板、PCF板以及其他异形构件。

装配式建筑中较为重要的一环就是构件的生产,而PC构件模具的好坏直接决定PC构件的生产效率和质量,符合标准和要求的模具可大批量制造所需要的构件,能够大大缩短制造时间、提高效率。

结合目前装配式建筑构件生产车间生产情况及国内其他成熟的模具设计行业的设计标准,在装配式建筑构件的模具设计应遵循以下原则:

1. 便于构件脱模。

PC 构件为混凝土构件,质量大,体积大,不便于运输,所以是否脱模方便是模具设计过程中首要考虑的问题,若是设计不当无法脱模,则将造成直接经济损失,设计的模具不便于脱模,也将给现场脱模增加工作难度,也会导致构件在脱模过程中损坏,极大降低生产效率,造成人工、材料成本大量浪费,在设计过程中不易于脱模的地方需要增加拔模斜度。

2. 模具尺寸精度。

尺寸精度包含两个方面,构件的尺寸精度及模具的尺寸精度,其中模具的尺寸精度直接决定所生产的构件精度,设计人员必须保证模具的尺寸精度,及模具生产的构件的尺寸精度,由于模具中浇筑的混凝土凝固后会发生膨胀,因而模具设计之初就要将其考虑在内,在设计过程应留有余量,这样才能保证模具所做出的构件尺寸不会过大,在允许的公差范围内。模具在加工焊接过程中,采用的材料及焊接工艺也都会影响到尺寸精度。

3. 模具强度。

模具中混凝土凝固后,尺寸会膨胀,对模具的边模产生挤压,模具强度不够的情况下,模具将会发生变形,且每套模具用于多个构件生产,弱变形量较大,构件的尺寸误差将逐渐累积超过允许公差范围。保证模具强度的办法有很多,比如在边模增加加强筋数量,增加杆件,型材做为支撑等等。

4. 模具出筋方式的处理。

模具出筋的设计主要为钢筋开豁尺寸及开豁形式,若设计中开豁尺寸较大,则模具的密封性会出现问题,出现漏浆现象,模具漏浆会严重影响 PC构件的外观,出现表面粗糙现象,需要耗费大量人力进行修整;若开豁尺寸过小,则会影响脱模,导致构件卡死情况的发生。

5. 安全性及实用性。

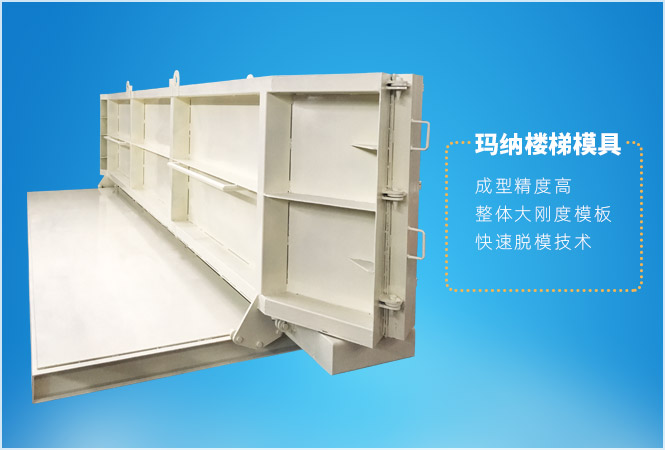

由于楼梯,阳台等构件多为大型模具,模具尺寸较大,重量重,所以在设计过程中应充分考虑实用性及可操作性,便于工人操作,留有足够的操作空间及操作平台,便于模具的组装、拆卸及生产过程中的操作。

模具设计作为生产环节的起始环节,在装配式建筑整个建设过程中发挥着巨大的作用。预制构件具有尺寸精确、安装方便、外观质量好、混凝土强度易控制、节约成本等优点,市场前景广阔。
