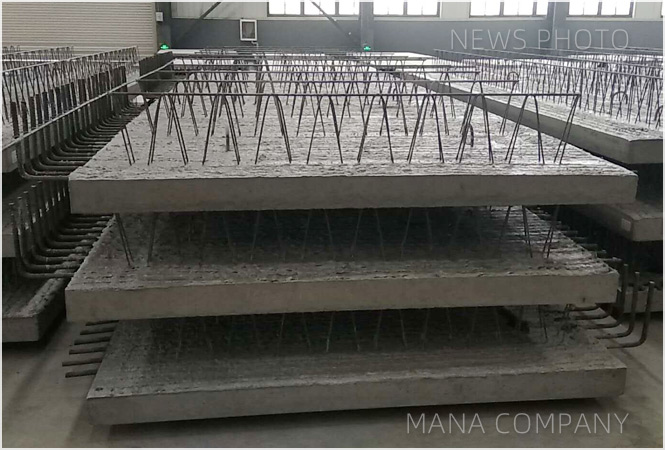

预制叠合板是预制和现浇混凝土互相结合的一种结构形式,可用作现浇混凝土层的底模。具有在施工阶段不用支模钢筋桁架叠合板具有在施工阶段不用支模,施工方便快捷捷,工期短,效率高,节省劳动力等特点。
一、预制叠合板具体工艺流程:
采用适当的施工方式,不仅有利于楼板施工效率的提升,质量也得到了充分保障。
1. 支撑架搭设完成
2. 预制构件方向、编号确认
3. 起吊安装
4. 落至梁上位置确认
5. 板片接缝间隙确认
6. 松钩、起钩下一板片
7. 板片接缝塞泡沫填充砂浆
二、安装过程中应注意的事项
由于预制叠合板面积较大,为避免吊装时叠合板受力不均而造成翘曲、掉角、开裂等问题,使用专用吊具进行吊装。目前预制叠合板常用的起吊方法有两种:通过吊链、钢丝绳直接起吊和平衡架+钢丝绳组合起吊,
预制叠合板通过使用自平衡吊架进行吊装,在安装过程中,吊点间均匀受力,板片稳定,操作便捷,定位更准确,
制叠合板安装时搭接边深入叠合梁或剪力墙上15mm,板的非搭接边与板拼缝按设计图纸要求安装(对接平齐),复核叠合板水平位置、标高、垂直度,使误差控制在规范允许范围内。预制叠合板接缝为5mm,需备料8mm泡棉条,在吊装调整完成后进行接缝填塞并使用高强砂浆进行填充,以避免后续浇筑面层混凝土时漏浆污染。预制叠合板吊装好后,根据设计图将附加钢筋放置在内,同时组织机电班组对水、电相关的管线进行埋设,最后进行混凝土浇筑。

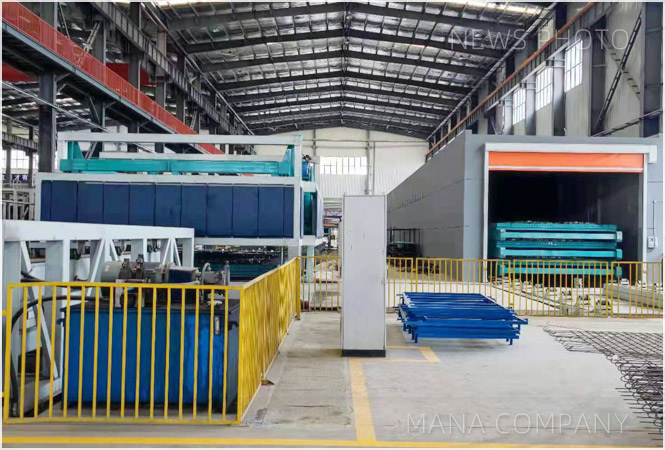

三、玛纳公司预制预制叠合板生产线简介
玛纳公司设计开发的预制叠合楼板生产线特点是占地面积小、布局灵活、机械化作业、操作人员少,产能约为15-50平方米。主要设备有:
1. 布料系统
门式混凝土转运机、混凝土布料机、振捣拉毛设备、混凝土输送小车、混凝土输送道轨。
2. 模具部分
台模、活动边摸、吊具。
3. 养护系统
养护管道及换热器、自动温控系统。
4. 转运机构
转运机、转运机道轨。
5. 清模及涂油系统
模台清理机、成型模板涂油机。
玛纳公司集研发、生产、销售、售后为一体的墙板装备高新企业,发展至今20余年,客户遍及国内各大省市,欢迎参观考察莅临指导。
本文仅作为学习交流,请勿用于商业用途。
