叠合板模具设计要点有哪些?

发布日期:2024/5/24 10:03:42 来源:本站 | 热度:39℃

桁架钢筋混凝土叠合板(以下简称:叠合板)是预制和现浇混凝土互相结合的一种较好的结构形式,预制板与上部现浇混凝土层结合成为一个整体共同工作,楼板的主筋即是叠合板的主筋,上部混凝土现浇层仅配置负弯矩筋和构造钢筋。叠合板可用作现浇混凝土层的底模,板底面光滑平整,板缝经处理后,顶棚不需抹灰直接粉刷。鉴于以上优点,叠合板正逐步大面积应用于各类住宅及公建工程中。

玛纳公司具有多年生产制造国标图集构件模具的经验,模具结构合理,加工精度高,模具刚度大。模具成型面采用特种隔离涂层,一次涂覆多次使用,避免每次成型都需涂刷隔离剂,构件外观质量优良。

1.叠合板模具设计现状

叠合板是由预制板与现浇层叠合而成的拼装整体式楼板,是装配式建筑中使用最频繁的构件,也是容易提升建筑装配率的构件。

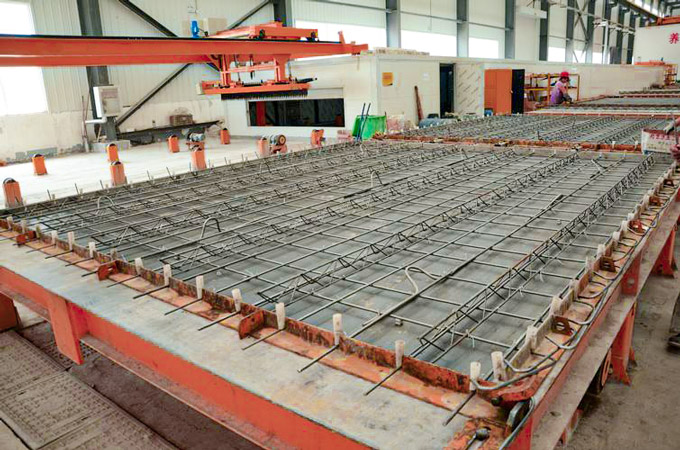

在叠合板生产过程中,一般使用叠合板模具。即根据每个构件出筋位置,在模具相应的位置开缺口,使钢筋可以穿过“量身定制”的模具。每个项目的构件类型、尺寸、出筋情况都大不相同,则需单独配备模具,导致通用性差、生产成本高。优点是采用此类型的模具生产构件侧面成型效果好;同时配备专用的卡扣,漏浆较少。

2.叠合板模具生产使用现状

叠合板是由预制板与现浇层叠合而成的拼装整体式楼板,是装配式建筑中使用最频繁的构件,也是容易提升建筑装配率的构件。

在叠合板生产过程中,一般使用叠合板模具。即根据每个构件出筋位置,在模具相应的位置开缺口,使钢筋可以穿过“量身定制”的模具。每个项目的构件类型、尺寸、出筋情况都大不相同,则需单独配备模具,导致通用性差、生产成本高。优点是采用此类型的模具生产构件侧面成型效果好;同时配备专用的卡扣,漏浆较少。

3.叠合板模具优化设计方案

由于开缺叠合板通用性差等缺点,通过采用上下分层的方式(上方为矩管,中间用泡沫胶条,下方为PP板),将钢筋从矩管和PP板的夹层中穿过,优化为通用叠合板模具。此类通用模具一方面用PP板代替钢板减轻了模具重量,另一方面提高了模具通用性。任何外伸钢筋尺寸的叠合板构件都可以采用同一套模具通过拼装达到需要的尺寸进行生产。该设计缺点为构件侧面成型效果略低于开缺叠合板模具,但不影响构件的正常交付与使用。
