1 叠合板桁架筋的高度过高或过低出现的问题

1.1 桁架筋超高

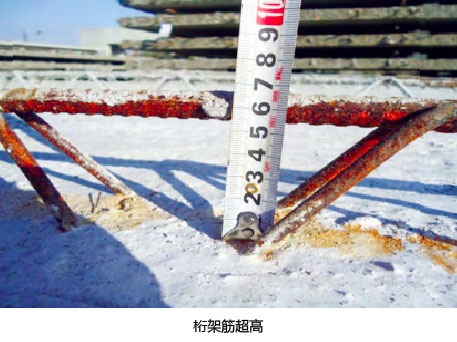

图1是现浇部分的钢筋在预制叠合板桁架筋上部,如果叠合板桁架筋高,现浇部分的钢筋就会随之升高,导致较终现浇部分保护层不够。图2是预制过程中桁架筋超高禁止出厂的叠合板(此图叠合板桁架筋高应为55mm)。

1.2 桁架筋偏低

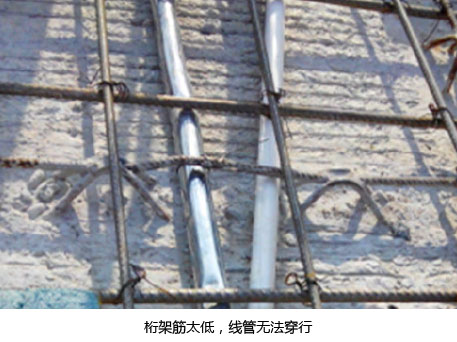

在现场安装过程中,预制叠合板中预埋的线盒要和现场线管相连,因此,现场会有线管穿过叠合板桁架筋和预埋线盒相连。线管穿过桁架筋的时候有两种情况,一种是单管穿过,另一种是双管穿过。桁架筋在预制过程位置偏低时,就会导致线管穿不过去的现象。

上述案例说明预制工厂生产时严格控制桁架筋高度的重要性。经过近几年的生产实践,我们总结出以下几点,能够很好地控制桁架筋的高度,保证顺利安装施工。

2 桁架筋高度控制措施

2.1 严格控制桁架筋的尺寸偏差

(1)桁架筋进场验收

外供桁架筋验收时应依据《预制混凝土构件质量控制标准》(DB11/T1312-2015)中“7.3.6”验收。钢筋桁架筋采用专门焊接机,腹杆与上下弦采用的是电阻点焊。电阻点焊引起高温钢筋变形,容易产生扭翘,验收时应重点关注桁架筋是否扭翘。

(2)钢筋入模桁架筋高度的控制

每套钢筋入模后均要对桁架筋部位总高度以及桁架筋高度方向的钢筋保护层进行检查,以保证桁架筋的高度。如高度不合格,应查明原因,或是钢筋保护层不合格,或是桁架筋本身的高度不合格。

(3)浇筑完成桁架筋高度的控制

混凝土浇筑完毕,抹面时应采用专门的检验工具检测混凝土的厚度,保证抹面后桁架筋高度符合要求。抹面、拉毛工序完成后,一定要复查桁架筋的高度,以满足要求。

2.2 固定桁架筋

叠合板在浇筑混凝土时,由于混凝土的浮力及振捣,会导致整体钢筋骨架上浮。经过多方试验,我们采用压杠的方式来保证桁架筋的高度;而且,压杠采用固定在模板上的形式固定桁架筋高度,使压杠在使用时不受人为因素的影响。
