一、预制墙板生产工艺
模板制作 | → | 模板组装、刷脱模剂 |
|
|
|
|
↓ |
|
|
墙面砖检验、清洗 | → | ↓ |
|
|
|
|
↓ |
|
|
墙板面砖排版 | → | 墙面砖铺放、定位 |
|
|
|
|
↓ |
|
|
预埋件制作 | → | 预埋件安装及固定 |
|
构件配筋 |
|
|
↓ |
|
↓ |
制作混凝土试块 | ← | 浇注保护层混凝土 |
|
钢筋加工成型 |
|
|
↓ |
|
↓ |
插入保温连接件 | → | 铺设聚苯板保温层 | ← | 钢筋骨架绑扎 |
|
|
↓ |
|
|
|
|
墙体结构层钢筋骨架入模 |
|
|
|
|
↓ |
|
|
制作混凝土试块 | ← | 浇筑结构层混凝土 |
|
|
|
|
↓ |
|
|
|
|
养护 | → | 模板清理、校验 |
试块强度检验 | → | ↓ |
|
|
|
|
脱模、起吊、堆放 |
|
|
|
|
↓ |
|
|
|
|
砖缝清理 |
|
|
|
|
↓ |
|
|
|
|
清洗、出厂 |
|
|
面砖反铺入模
粘接层钢筋安装
粘接层混凝土浇筑
保温板铺贴
保温连接件安装
墙板钢筋安装
模板合模

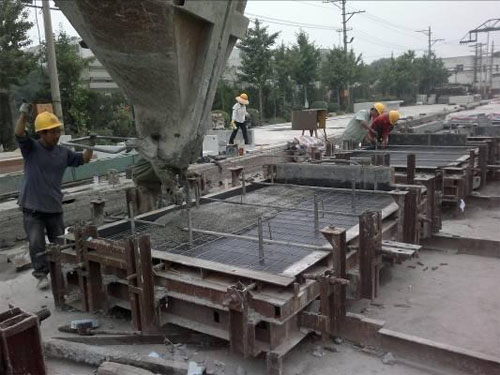

混凝土浇筑
蒸汽养护
脱模清理
二、预制墙板生产要点

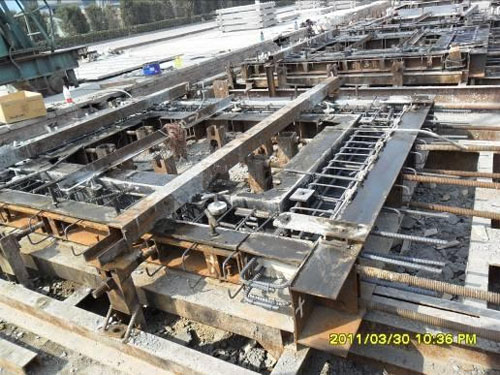

1)模板组装与检查模板组装就位时,首先要保证底模表面平整度,以保证构件表面平整度符合规定要求。模板与模板之间,帮板与底模之间的连接螺栓必须齐全、拧紧,模板组装时应注意将销钉敲紧,控制侧模定位精度。模板接缝处用原子灰嵌塞抹平后再用细砂纸打磨。组装好的模板按标准要求进行检查,验收合格后方可转入下一道工序。
2)涂刷脱模剂脱模剂可采用柴机油混合型,为避免污染墙面砖,模板表面刷一遍脱模剂后再用棉纱均匀擦拭两遍,形成均匀的薄层油膜,见亮不见油,注意尽量避开放置橡胶垫块处,该部位可先用胶带纸遮住。
3)墙面砖背面处理为保证面砖质量和面砖铺设后缝隙宽度均匀一致,应根据面砖质量要求对外观、色差、尺寸偏差进行复测,合格方可使用。

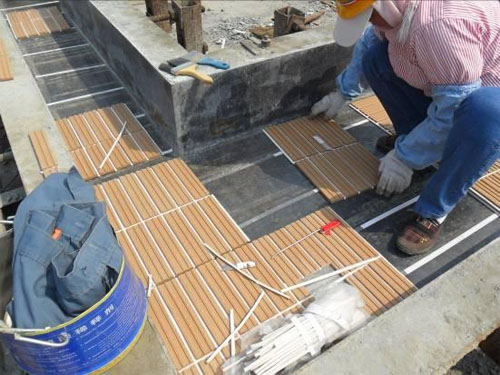

4)面砖入模铺放先在底模上弹出面砖缝中线,然后铺设面砖,为保证接缝间隙满足设计要求,根据面砖深化图进行排版。面砖定位后,在砖缝内采用胶条粘贴,保证砖缝满足排版图及设计要求。

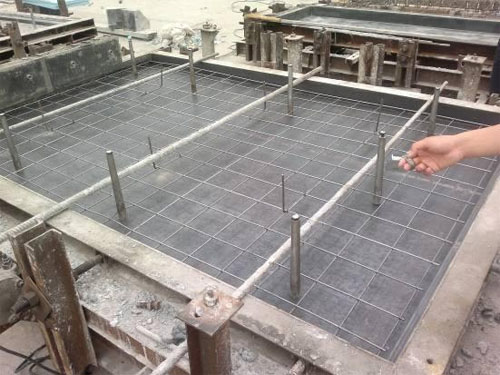

5)粘接层混凝土浇筑粘接层混凝土可采用平板振动器适当振捣。

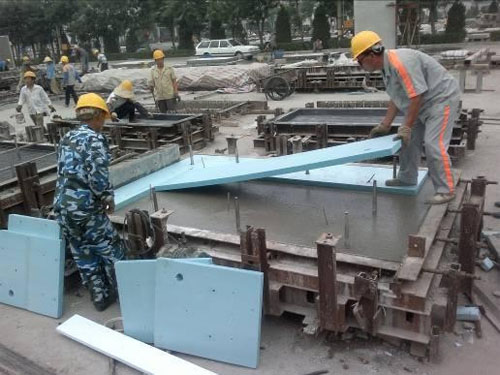

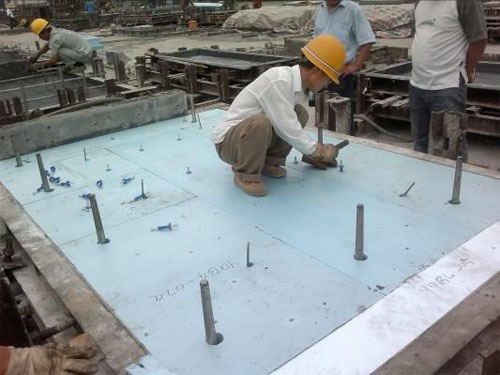

6)保温层的铺设保温层铺贴后,插入保温连接件。
7)埋件固定预埋螺栓和铁件应采取固定措施保证其不偏移,对于套筒埋件应注意其定位。

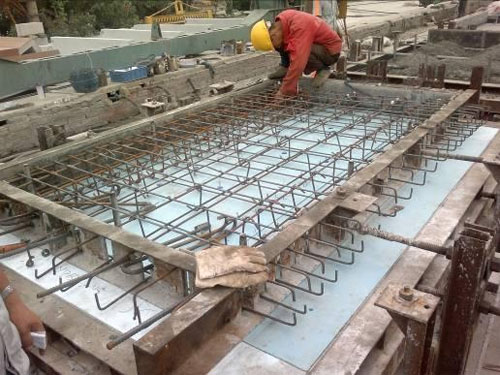

8)结构层钢筋骨架入模应严格控制保护层厚度,合理设置垫块。

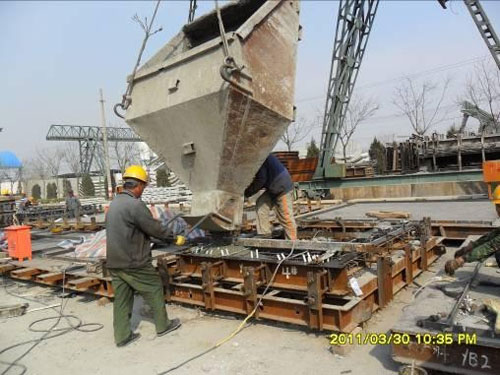

9)结构层混凝土浇筑及养护结构层混凝土浇筑完毕后,采用振动台将混凝土振捣密实,混凝土收面完毕后立即采取蒸汽养护。

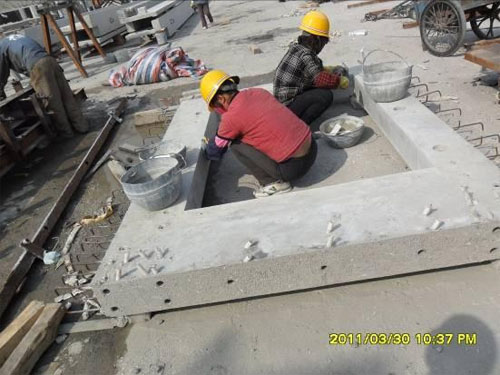

10)脱模、起吊与堆放当构件强度满足设计和规范要求后方可脱模起吊。将起吊出池的PC先平放在两根长木方上,木方表面应水平,木方上面铺垫5mm厚白色橡胶板并固定。经进行外观和尺寸检查、验收合格后,将板翻身,运至堆放场地翻身。翻身后检查墙砖表面,发现缺损应送到修补场地进行修补。
