pc构件生产线明细

发布日期:2019/10/16 10:26:46 来源:本站 | 热度:1582℃

玛纳公司提供交钥匙工程:完成PC构件生产线的设计、制造、运输、安装、调试、验收,直至交付使用。提供工人培训、技术服务、售后服务等。

该PC构件生产分为两条线:

一、PC综合生产线明细

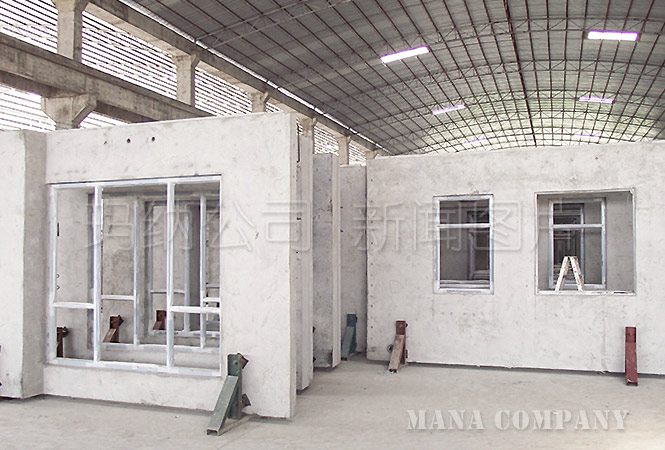

PC综合生产线可生产外墙板、内墙板、叠合板,空调板、预制梁、预制柱等。

1 地面支撑轮 562只

支撑模台,确保模台平稳行进

2 模台驱动轮 116只

模台运行动力源,驱动平台行进

3 清扫机 1台

清除模台表面污垢

4 划线机 1台

为模板及预埋件安装画出基准线

5 喷涂机 1台

喷涂脱模剂

6 布料机(单工位) 1台

完成混凝土的布料工作,关键设备之一

7 振捣台 1台

对完成布料的混凝土构件进行振捣密实

8 布料机(双工位) 1台

对构件上层模板内布料

9 振捣刮平机 1台

布料后的上层模板内的混凝土进行振捣刮平

10 预养护窑 1台

对构件进行初次蒸养,确保初凝,适合压光

11 拉毛机 2台

对构件表面进行拉毛

12 抹光机(双工位) 1台

对构件表面进行抹平压光,确保表面质量

13 蒸养窑 1台

对构件进行最终蒸养,确保拆模吊装强度

14 堆码机 1台

完成构件进出立体蒸养的相关作业

15 翻板机 1台

将构件翻转80-85°,实现墙板立吊

16 混凝土输送料斗 2只

完成混凝土从搅拌站到布料机的输送,与生产线配套

17 构件运输车(与生产线配套) 2台

专门运输构件的加工制作的车辆

18 流水线控制系统 1套

实现整条生产线的控制、监控等的相关设施;与生产线配套。

19 中央控制室 1套

生产线控制及监控的集成系统与本次采购配套,专用空间,与生产线配套。

20 模台 70台

PC构件制作及传送的平台,与生产线配套。

21 摆渡车(与生产线配套) 2台

完成平台在线间的横向转运

22 模板回传辊道 1只

模板周转

23 钢筋运输车(与生产线配套) 各1台

运输钢筋(两条线共两台)

24 安全防护网 2套

PC生产线安全防护网(一条综合生产线及一条固定模台生产线)

25 中央控制室 1套

中央控制室整体结构

二、PC固定模台生产线明细

PC固定模台生产线生产预制楼梯等异形构件。

1 模台 22台

模台尺寸:约9000×4000×290,制作异形构件

2 构件运输车(与生产线配套) 1台

与生产线共用(堆场另加一台专用车)

3 蒸养罩 22只

用于固定模台构件蒸养

4 电动布料斗(与生产线配套) 2只

用于起重机吊运混凝土完成固定模台浇筑

5 混凝土输送料斗(与生产线配套) 1只

完成混凝土从搅拌站到电动料斗的输送

6 钢筋运输车(与生产线配套) 1台

7 固定模台蒸养系统 22套

对固定模台进行构件蒸养含完整的养护罩及蒸管道系统,与生产线配套

三、玛纳公司简介

玛纳公司为国家级科技创新企业,多年来始终致力于预制模板模具的研究、设计及生产。公司拥有两个现代化装备制造基地,每年可加工模板2000吨,生产各类pc构件生产线30条。

本文仅作为学习交流,请勿用于商业用途。
